製品詳細

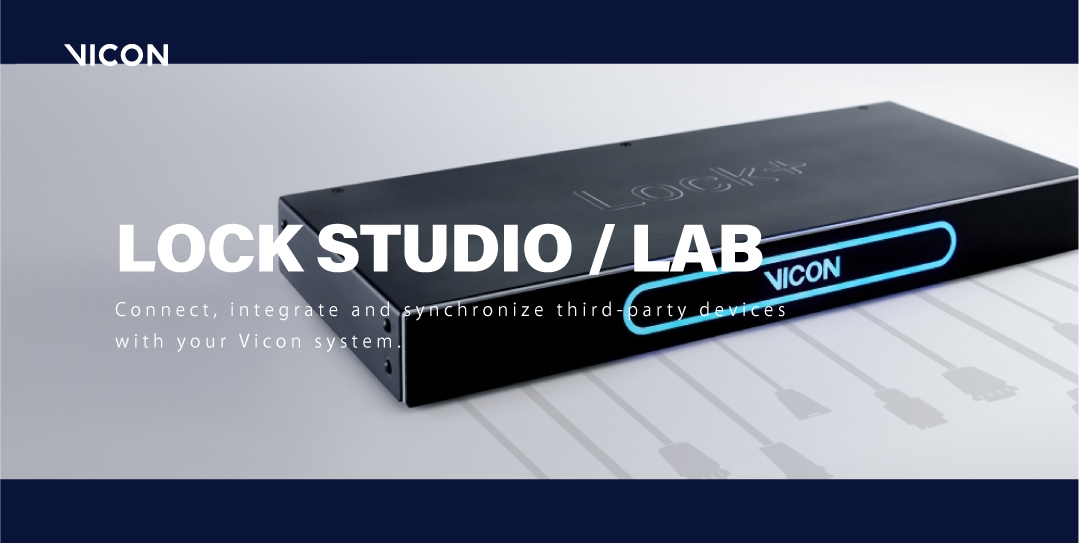

Lock Studio/LabはViconから新たにリリースされた他の周辺機器システムとの接続、融合、同期用のコントロールボックスになります。
Vicon Lock Studio/Labは今まで複雑だった他の周辺機器などのシステムとの接続を飛躍的に簡略化する事に成功しました。他の周辺機器を直接Lock Studio/Labに接続するだけで、PoE経由でViconシステムと簡単に接続することが可能です。
Lock Labには64チャンネルのA/D変換回路が内蔵してあり、アナログ機器も直接Lock Labに接続しViconシステムと統合されたデータを収録することが可能となります。
Lock Studio/Labは外部機器同期トリガー用にVESA規格にて8つのポートを持ちます。また、Lock StudioはSDI入力を持ち、Genlockやタイムコードもサポートしておりますので、互換性のある他機器との完全同期も保障されたデータを収録できます。
仕様・価格
| 接続/電源供給 - Studio/Lab 共通 | |
|---|---|
| PoE | IEEE 802.3af |
| 消費電力 | 7W |
| ケーブル長 | 最長100m |
| コネクタータイプ | RJ45 |
| LTC Output（100 ohm） | RJ45 |
| リモート入力（スタート/ストップ） - Studio/Lab 共通 | |
|---|---|
| コネクター入力 | RCA |
| 入力インピーダンス | 5Vを含む1K5 |
| サイズ - Studio/Lab 共通 | |
|---|---|
| 奥行き x 幅 x 高さ | 200 x 445 x 44.5mm （高さと幅は1U規格） |
| 重さ | 1.6kg |
| 温度 | 0度～35度 |
| シンクアウト（x8） - Studio/Lab 共通 | |
|---|---|
| GPO | 8 x programmable GPO |
| コネクタータイプ | RCA |
| 出力インピーダンス | 130 ohm |
| 出力レベル（内部電圧ソース） | 0 - 4.3V |
| 出力レベル（外部電圧ソース） | 0 - 18V |
| VESAシンク入力 - Studio/Lab 共通 | |
|---|---|
| VESAステレオ入力方法 | 50, 60, 100, 120, 200Hz |
| コネクタータイプ | 3ピン Mini DIN |
| 入力インピーダンス | 10K |
| VESA出力（Studioのみ） | 3V3 TTL Square wave - BNC |
| タイムコード入力（SDI）- Lock Studioのみ | |
|---|---|
| アナログビデオタイムコード入力 | NTSC/PAL or HD Tri Level sync |
| コネクタータイプ | BNC |
| 入力インピーダンス | 75 ohm |
| サポートレート | 30P, 29.97P, 25P, 24P, 23.98P |
| LTC入出力（100 ohm） | BNC |
| SDI入力 | 576x50i, 487x59.94i, 1080x30P, 1080x24P, 1080x23.98P, 1080x29.97P, 1080x25P, 1080x59.94i, 1080x50i |
| アナログ入力 - Lock Labのみ | |
|---|---|
| アナログチャンネル数 | 64 |
| 合計アナログサンプルレート | 192 KHz |
| アナログ入力範囲 | +/-1.25V +/-2.5V +/-5V +/-10V |
| コネクタータイプ | ワイドミュラー社製コネクター パーツ番号: 1278100000 |
| 入力インピーダンス | 1M ohm |
| 価格（税別） | 2,470,000円 |
|---|
